2 Elementos de una gráfica
UNA VISUALIZACIÓN de datos efectiva no se trata solo de mostrar información, sino de hacerlo de manera que el mensaje sea claro, conciso y fácil de interpretar. Uno de los principios fundamentales de un buen diseño gráfico es que se incluya información que sea pertinente.

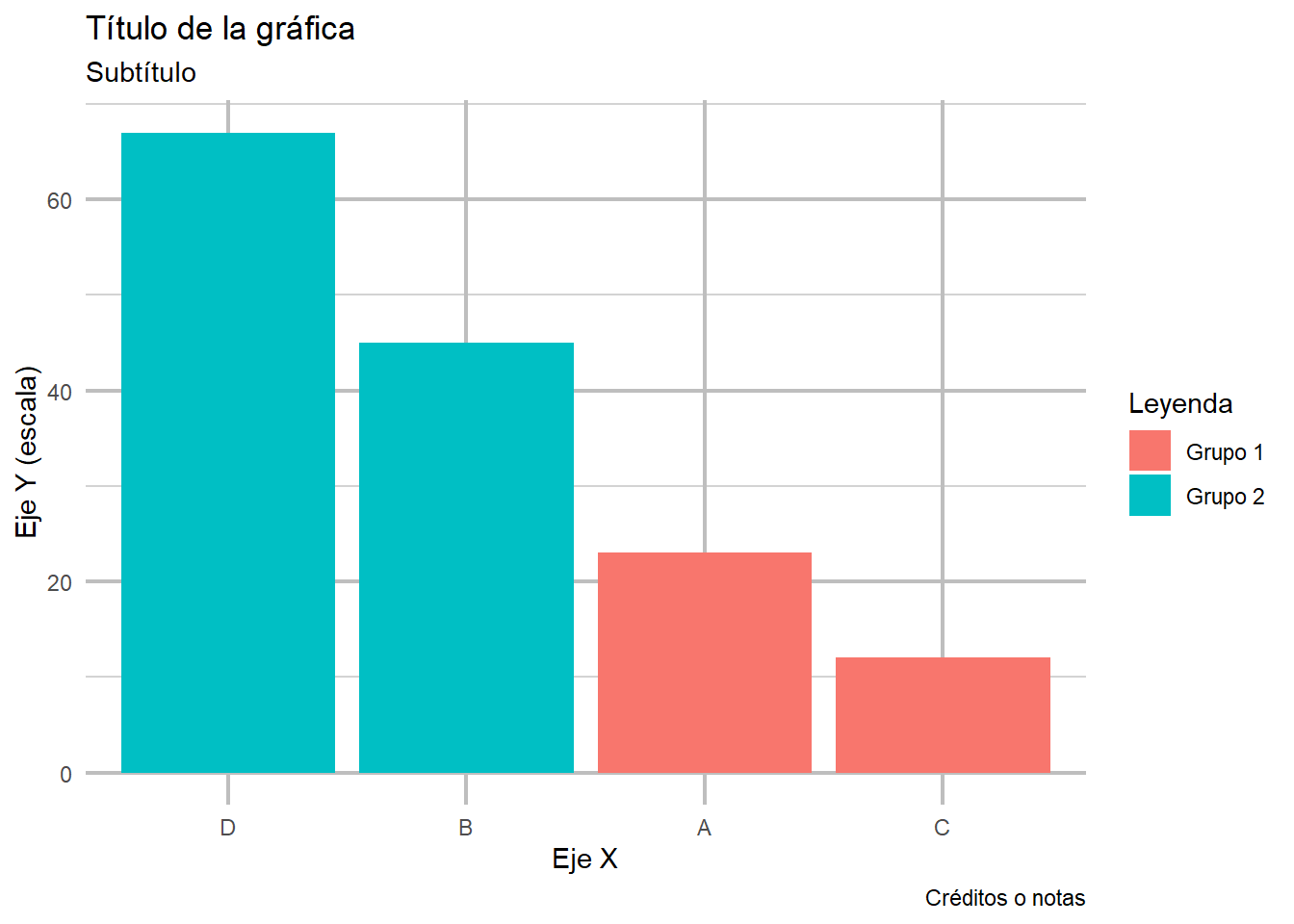

Repasemos para ello los elementos fundamentales qué componen una gráfica. Vamos a tomar un gráfico de barra como punto de partida (véase Figura 2.1). El resto de gráficos mantienen la mayoría de los elementos que listamos a continuación:
1. Título. Describe el propósito o contenido de la gráfica. Da contexto sobre qué información se está mostrando. Se recomienda acompañar de un subtítulo que permite matizar y ampliar detalles sobre el contenido.
2. Ejes.
Eje X (horizontal): Representa una categoría o variable independiente.
Eje Y (vertical): Muestra la variable dependiente o los valores correspondientes cada categoría.
3. Etiquetas de los ejes. Explican qué representan los ejes X e Y, generalmente incluyendo la unidad de medida.
4. Escala. Marca los valores numéricos a lo largo de los ejes, ayudando a interpretar las magnitudes representadas.
5. Rejilla. Son las líneas que ayudan a seguir los valores numéricos a lo largo de los ejes, facilitando la lectura de la gráfica.
6. Leyenda. Indica qué significan los diferentes colores, líneas o símbolos utilizados en la gráfica.
7. Créditos o notas. Aportan información adicional que permite referenciar las fuentes de datos empleadas o añadir aclaraciones.
No todas las gráficas tienen que incluir todos los elementos listados. El resto de los capítulos se dedicarán a analizar cuando hay que utilizar estos elementos y cual es la mejor manera de hacerlo.
El capítulo 3 introduce los dos tipos de gráfica mas comunes. En todos los casos se comparten los elementos básicos descritos en este capítulo.
El capítulo 4 incluye recomendaciones para elegir un buen título y subtitulo.
El capítulo 5 engloba las recomendaciones sobre los ejes que incluye cómo escoger la etiquetas, la escala, la numeración y la rejilla.
El capítulo 7 resume las líneas maestras para eliminar elementos innecesarios y conseguir una gráfica lo menos saturada posible. En este capitulo trataremos el uso de la leyenda.
El ?sec-colores aborda cómo realizar un uso adecuado de los colores.
